ISO定義：耐火度不低于1580℃的非金屬材料及制品。
2、根據(jù)形狀和尺寸分類：
A、標(biāo)準(zhǔn)型 230×114×65mm
B、普通型 不多于4個(gè)量尺,（尺寸比） Max:Min<4。
C、異形 不多于2個(gè)凹角，（尺寸比） Max:Min<6:1；
或有一個(gè) 50 ～ 70°的銳角。
D、特異型。（尺寸比） Max:Min<8:1 ；或不多于4個(gè)凹角；或有一個(gè) 30 ～ 50°銳角。
3、從外觀分類：
A、磚制品：燒成磚、不燒磚；
B、散狀材料。
4、按化學(xué)屬性分類
大致可分為酸性耐火材料、中性耐火材料、堿性耐火材料。
化學(xué)屬性對(duì)于了解耐火材料的化學(xué)性質(zhì)，判斷耐火材料在實(shí)際使用過程中與接觸物之間的化學(xué)作用情況具有重要意義。
耐火材料在使用過程中除承受高溫作用外，往往伴隨著熔渣（液態(tài)）及氣體等化學(xué)侵蝕。為了保證耐火材料在使用中有足夠的抵抗侵蝕介質(zhì)侵蝕能力，選用的耐火材料的化學(xué)屬性應(yīng)與侵蝕介質(zhì)的化學(xué)屬性相同或接近。
1、酸性耐火材料
通常是指其中含有相當(dāng)數(shù)量二氧化硅的耐火材料。
特點(diǎn)：游離二氧化硅含量很高(大于94%)，是酸性最強(qiáng)的耐火材料；
粘土質(zhì) 耐火材料中游離二氧化硅含量較少，是弱酸性的；
半硅質(zhì) 耐火材料居于期間。也有將鋯英石質(zhì)耐火材料和碳化硅質(zhì)耐火材料歸入酸性耐火材料的，因?yàn)榇祟惒牧现泻休^高的SiO2或在高溫狀態(tài)下能形成SiO2。
2、中性耐火材料
中性耐火材料按嚴(yán)格意義講是指碳質(zhì)耐火材料。但通常也將以三價(jià)氧化物為主體的高鋁質(zhì)、剛玉質(zhì)、鋯剛玉質(zhì)、鉻質(zhì)耐火材料歸入中性耐火材料（兩性氧化物如Al2O3、Cr2O3等）。
此類耐火材料在高溫狀況下對(duì)酸、堿性介質(zhì)的化學(xué)侵蝕都具有一定的穩(wěn)定性，尤其對(duì)弱酸、弱堿的侵蝕具有較好的抵抗能力。
3、堿性耐火材料
一般是指以MgO 、CaO或以MgO·CaO為主要成分的耐火材料（鎂、石灰、鎂鉻質(zhì)、鎂硅質(zhì)、白云石質(zhì)耐火制品及其不定形材料）。這類耐火材料耐火度都比較高，對(duì)堿性介質(zhì)的化學(xué)侵蝕具有較強(qiáng)的抵抗能力。
按化學(xué)礦物組成分類
此種分類法能夠很直接地表征各種耐火材料的基本組成和特性，在生產(chǎn)、使用、科研上是常見的分類法，具有較強(qiáng)的實(shí)際應(yīng)用意義。
（1）硅質(zhì)耐火材料
含SiO2在90%以上的材料通常稱為硅質(zhì)耐火材料，主要包括硅磚及熔融石英制品。硅磚以硅石為主要原料生產(chǎn)，其SiO2含量一般不低于93% ，主要礦物組成為鱗石英和方石英 。
（2）硅酸鋁質(zhì)
硅酸鋁質(zhì)耐火材料是由Al2O3和SiO2及少量雜質(zhì)所組成，根據(jù)其Al2O3含量不同可分為：1、半硅質(zhì)耐火材料(含A12O3 15-30%)2、粘土質(zhì)耐火材料(含Al2O3 30-48％)3、高鋁質(zhì)耐火材料 (含A12O3＞48%)
（3）鎂質(zhì)耐火材料
鎂質(zhì)耐火材料是指以鎂砂為主要原料，以方鎂石為主晶相，MgO 含量大于80% 的堿性耐火材料。 鎂質(zhì)制品： MgO 含量 ≥87% ，主要礦物為方鎂石； 鎂鋁質(zhì)制品：含MgO >75% ，Al2O3含量一般為7-8% ，主要礦物成分為方鎂石和鎂鋁尖晶石（MgAl2O4）； 鎂鉻質(zhì)制品：含MgO>60%，Cr2O3含量一般在20%以下，主要礦物成分為方鎂石和鉻尖晶石;鎂橄欖石質(zhì)及鎂硅質(zhì)制品：主成分：MgO，第二化學(xué)成分為SiO2。鎂橄欖石磚比鎂硅磚含有更多的SiO2，前者的主要礦物成分為鎂橄欖石，其次為方鎂石；后者的主要礦物為方鎂石，其次鎂橄欖石 ； 鎂鈣質(zhì)制品：此種鎂質(zhì)材料中含有一定量的CaO,主要礦物成分除方鎂石外還含有一定量的硅酸二鈣（2CaO•SiO2）。
（4）白云石質(zhì)耐火材料
以天然白云石為主要原料生產(chǎn)的堿性耐火材料稱為白云石質(zhì)耐火材料。主要化學(xué)成分為：30-42% 的MgO和40-60% 的CaO ，二者之和一般應(yīng)大于90% 。其主要礦物成分為方鎂石和方鈣石（氧化鈣）。
（5）碳復(fù)合耐火材料
碳復(fù)合耐火材料是指以不同形態(tài)的碳素材料與相應(yīng)的耐火氧化物復(fù)合生產(chǎn)的耐火材料。
（6）含鋯耐火材料
含鋯耐火材料是指以氧化鋯（ZrO2）、鋯英石等含鋯材料為原料生產(chǎn)的耐火材料。含鋯耐火材料制品通常包括鋯英石制品、鋯莫來石制品、鋯剛玉制品等。
（7）特種耐火材料
特種耐火材料分為如下品種：碳質(zhì)制品：包括碳磚和石墨制品；
純氧化物制品：包括氧化鋁制品、氧化鋯制品、氧化鈣制品等；
非氧化物制品：包括碳化硅、碳化硼、氮化硅、氮化硼、硼化鋯、硼化鈦、塞隆(Sialon）、阿隆(Alon)制品等；
（8）其他分類方法
按生產(chǎn)工藝，可分為燒成制品、熔鑄制品和不燒制品。
1、磚制品：燒成磚、不燒磚
1.1燒成磚
通過高溫?zé)Y(jié)得來的制品。
結(jié)合方式有：陶瓷結(jié)合、直接結(jié)合、半再結(jié)合和再結(jié)合
陶瓷結(jié)合：通過耐火原料或耐火原料與加入的燒結(jié)助劑在高溫下形成的液相而產(chǎn)生結(jié)合。陶瓷結(jié)合實(shí)際上是一種由液相燒結(jié)而產(chǎn)生的結(jié)合。在耐火材料坯體中，耐火度較低的原料或耐火原料 與助燒劑發(fā)生反應(yīng)首先產(chǎn)生粘性液相使散狀原料粘結(jié)在一起，隨溫度的提高，依靠液-固相反應(yīng)生成具有更高熔融溫度的新物相而產(chǎn)生堅(jiān)固的結(jié)合。

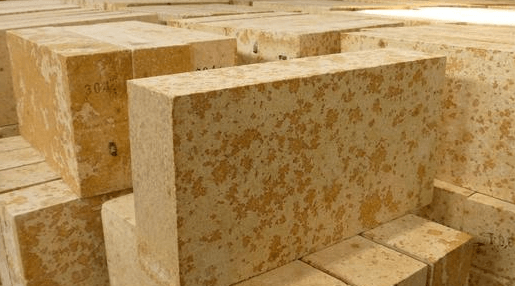

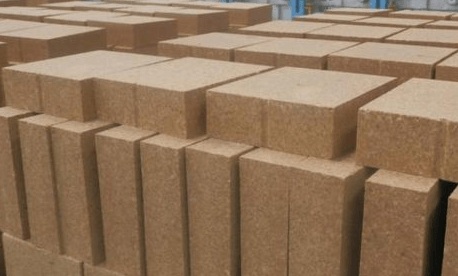

代表產(chǎn)品：粘土磚、高鋁磚、燒結(jié)硅磚以及復(fù)合硅酸鋁質(zhì)制品等。
直接結(jié)合：直接結(jié)合是指固相晶粒間直接接觸產(chǎn)生的一種結(jié)合。 代表產(chǎn)品：直接結(jié)合鎂鉻磚等。
化學(xué)結(jié)合：磷酸鹽、硅酸鈉等化學(xué)結(jié)合是由結(jié)合劑和原料中的氧化物或/和加入的促凝劑在常溫或加熱狀態(tài)下發(fā)生化學(xué)反應(yīng),靠反應(yīng)產(chǎn)物的交鏈或聚合作用而產(chǎn)生的。代表產(chǎn)品：磷酸鹽結(jié)合耐火磚、鋁鎂不燒磚等。
聚合結(jié)合：樹脂聚合結(jié)合是由高聚物的有機(jī)結(jié)合劑在一定條件下與加入的特定的促媒劑或交鏈劑產(chǎn)生的縮合-聚合反應(yīng)，生成三維網(wǎng)絡(luò)結(jié)構(gòu)而產(chǎn)生結(jié)合作用。代表產(chǎn)品：鎂碳磚、鋁鎂碳磚、鋁碳磚等。
凝聚結(jié)合：氧化鋁超細(xì)粉、氧化硅超細(xì)粉、溶膠結(jié)合劑等 凝聚結(jié)合是靠相互靠近到納米尺度或接觸的某些材料的膠團(tuán)粒子或某些具有亞微米尺度超細(xì)粉之間的范德華力（分子間引力）包括氫鍵架橋作用而產(chǎn)生的結(jié)合。由結(jié)合劑引入的雜質(zhì)下降甚至無雜質(zhì)，導(dǎo)致高溫性能改善；不生成大量含結(jié)構(gòu)水的水化產(chǎn)物, 揮發(fā)和分解成份少,有利于受熱后結(jié)構(gòu)和強(qiáng)度的保持；超細(xì)粉的表面活性高，有利于提高低、中和高溫的結(jié)合強(qiáng)度，降低燒結(jié)溫度；超細(xì)粉分散后可填充更細(xì)小的空間，有利于減水、改善流動(dòng)性、提高致密度。代表產(chǎn)品：預(yù)制件
