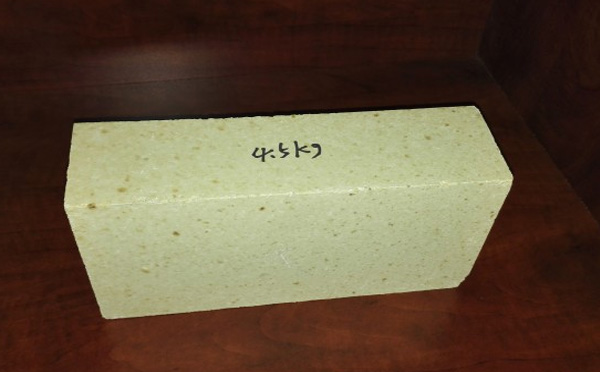

LZ-75高鋁磚和多熟料粘土磚的生產(chǎn)工藝流程相近，不同點取決于調(diào)料中熟料占比較高,可達到90～95％,熟料在粉碎前需等級分類揀選和篩余除鐵設(shè)備，燒制溫度較高，如Ⅰ、Ⅱ等高鋁磚用隧道窯燒制時通常為1500～1600℃。 LZ-75高鋁磚耐火度為1790，荷軟溫度1460，相對密度2.65，高溫物理性能不徹底在于磚內(nèi)的Al2O3含水量，更在于產(chǎn)生的結(jié)晶樣子及夾層玻璃相總數(shù)，構(gòu)成與黏度。對高鋁磚開展的應(yīng)力松弛實驗或剛度模量和破裂模量的科學(xué)研究說明，莫來石質(zhì)磚高溫物理性能好于高Al2O3含水量的磚。
LZ-75鋼號的高鋁磚，雖然產(chǎn)生很多的高耐火度的α-耐火結(jié)晶，呈粒、柱型，其外部經(jīng)濟構(gòu)造牢固性不低于莫來石構(gòu)造，但在地應(yīng)力功效下晶間小量的夾層玻璃液使其造成滑移，造成構(gòu)造形變、抗壓強度降低。莫來石質(zhì)磚，如LZ-65、LZ-55鋼號，關(guān)鍵是莫來石結(jié)晶，呈纖維狀，產(chǎn)生交差網(wǎng)絡(luò)架構(gòu)，夾層玻璃相填充期間，能承擔(dān)地應(yīng)力，不容易形變，具備優(yōu)良的高溫抗壓強度，特別是在用硅線石族原材料制的磚，原材料純凈度高，歷經(jīng)燒制轉(zhuǎn)化成莫來石與SiO2除小量的SiO2與極微量分析殘渣產(chǎn)生夾層玻璃相外，其他的SiO2轉(zhuǎn)化成方方解石填充于莫來石晶間，在水冷卻后造成永久性澎漲。
本標(biāo)準(zhǔn)按照GB/T 1.1-2009給出的規(guī)則起草。
本標(biāo)準(zhǔn)代替GB/T 2988—2004《高鋁磚》,與GB/T 2988—2004相比，主要技術(shù)變化如下：
——對YB/T 5015—1993《髙爐用高鋁磚》、YB/T 5016—2000《熱風(fēng)爐用高鋁磚》、YB/T 5017—2000《煉鋼電爐頂用高鋁磚》、YB/T 5020—2002《盛鋼桶用高鋁磚》和YB/T 2988—2004《高鋁磚》標(biāo)準(zhǔn)進行統(tǒng)一整合修訂;
——增加了低蠕變格子磚系列指標(biāo);
——高鋁磚牌號統(tǒng)一為LZ;
——增加了LZ-70、LZ-75G、LZ-65G、LZ-55G牌號;
一一修改了顯氣孔率、加熱永久線變化、荷重軟化溫度、常溫耐壓強度等指標(biāo);
一一增加了格子磚的尺寸允許偏差及外觀要求;
一一修訂了部分尺寸及外觀要求;
一一界定了產(chǎn)品理化質(zhì)量特性指標(biāo)的統(tǒng)計學(xué)意義，引人了合格質(zhì)量批均值和標(biāo)準(zhǔn)偏差。
本標(biāo)準(zhǔn)所代替標(biāo)準(zhǔn)的歷次版本發(fā)布情況：
一一GB/T 2988—1982、GB/T 2988—1987、GB/T 2988—2004。
高 鋁 磚
1 范圍
本標(biāo)準(zhǔn)規(guī)定了高鋁磚的分類、形狀尺寸、技術(shù)要求、試驗方法、質(zhì)量評定程序、包裝、標(biāo)志、運輸、儲存 及質(zhì)量證明書。
本標(biāo)準(zhǔn)適用于商溫窯爐用普通高鋁磚和低竊變高鋁磚。
2 規(guī)范性引用文件
下列文件對于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文 件。凡是不注日期的引用文件,其最新版本(包括所有的修改單〉適用于本文件。
GB/T 2992.1 耐火磚形狀尺寸 第1部分 通用磚
GB/T 2997 致密定形耐火制品 體積密度、顯氣孔率和真氣孔率試驗方法
GB/T 5072 耐火材料 常溫耐壓強度試驗方法
GB/T 5073 耐火材料 壓蠕變試驗方法
GB/T 5988 耐火材料 加熱永久線變化試驗方法
GB/T 6900 鋁硅系耐火材料化學(xué)分析方法
GB/T 7321 定形耐火制品試樣制備方法
GB/T 10325 定形耐火制品驗收抽樣檢驗規(guī)則
GB/T 10326 定形耐火制品尺寸、外觀及斷面的檢查方法
GB/T 16546 定形耐火制品包裝、標(biāo)志、運輸和儲存
GB/T 20511 耐火制品分型規(guī)則
YB/T 370 耐火制品荷重軟化溫度試驗方法(非示差-升溫法)
YB/T 376.1 耐火制品抗熱震性試驗方法(水急冷法)
YB/T 2217 電爐用球頂磚形狀尺寸
YB/T 4198 鋼包用耐火磚形狀尺寸
YB/T 5012 高爐及熱風(fēng)爐用耐火磚形狀尺寸
YB/T 5018 煉鋼電爐頂用磚形狀尺寸
3 術(shù)語和定義
GB/T 10325界定的以及下列術(shù)語和定義適用于本文件。
3.1
普通高鋁磚
是指以煅燒礬土為主要原料燒成的普通高鋁制品。
3.2
低蠕變高鋁磚
是蠕變率較低的燒成高鋁制品。
4 分類及形狀尺寸
4.1 高鋁磚分為普通高鋁磚和低蠕變高鋁磚兩大類。
4.2 普通高鋁磚按理化指標(biāo)分為：LZ-48、LZ-55、LZ-65、LZ-70、LZ-75、LZ-80、LZ-55G、LZ-65G、LZ-75G九個牌號。牌號中L、Z為鋁、磚的漢語拼音首字母，數(shù)字為氧化鋁質(zhì)量分數(shù)，其后的G代表高爐用耐火磚。
4.3 低蠕變高鋁磚按理化指標(biāo)分為：DRL-155、DRL-150、DRL-145、DRL-140、DRL-135、DRL-130、DRL-127七個牌號。牌號中D、R、L為低、蠕、鋁的漢語拼音首字母,數(shù)字為蠕變率試驗溫度的1/10。
4.4 耐火磚的形狀尺寸應(yīng)符合GB/T 2992.1、GB/T 20511、YB/T 2217、YB/T 4198、YB/T 5012 和YB/T 5018 的規(guī)定，亦可按箝方提供的圖紙進行生產(chǎn)。
5 技術(shù)要求
5.1 普通高鋁磚的理化指標(biāo)應(yīng)符合表1的規(guī)定。
5.2 低蠕變髙鋁磚的理化指標(biāo)應(yīng)符合表2的規(guī)定
5.3 耐火磚的尺寸允許偏差及外觀應(yīng)符合表3的規(guī)定
6 試驗方法
6.1 耐火磚的檢驗制樣按GB/T 7321進行。
6.2 化學(xué)成分的測定按GB/T 6900進行。
6.3 體積密度、顯氣孔率的檢驗按GB/T 2997進行。
6.4 常溫耐壓強度的檢驗按GB/T 5072進行。
6.5 荷重軟化開始溫度的檢驗按GB/T 370進行。
6.6 加熱永久線變化的檢驗按GB/T 5988進行。
6.7 蠕變率的檢驗按GB/T 5073進行。
6.8 抗熱震性的檢驗按GB/T 376.1進行。
6.9 耐火磚的尺寸、外觀的檢驗按GB/T 10326進行。
7 質(zhì)量評定程序
7.1 組批
產(chǎn)品按同一牌號編批，每批不大于500t。
7.2 抽樣及合格判定規(guī)則
抽樣、驗收按GB/T 10325進行。理化質(zhì)量特性的驗收抽樣檢驗，普通高鋁磚：顯氣孔率、耐壓強度、荷重軟化溫度為驗收項目;低蠕變高鋁磚：顯氣孔率、耐壓強度、螭變率為驗收項目。當(dāng)加熱永久線變化作為驗收指標(biāo)時，其判定形式為：單值在最大值及最小值范圍內(nèi)，判為合格，否則為不合格。
8 包裝、標(biāo)志、運輸、儲存及質(zhì)量證明書
8.1 耐火磚用托盤或根據(jù)用戶要求進行包裝。
8.2 耐火磚的包裝、標(biāo)志、運輸、儲存按GB/T 16546規(guī)定進行，
8.3 耐火磚發(fā)出時應(yīng)附有供方質(zhì)量部門簽發(fā)的質(zhì)量證明書，載明供方名稱或廠標(biāo)、需方名稱、發(fā)貨日期、合同號、標(biāo)準(zhǔn)編號、產(chǎn)品名稱、牌號、磚號、批號及相應(yīng)的理化檢驗結(jié)果。
理化指標(biāo)：
|
名稱 |
一級高鋁磚 |
|
型號 |
LZ-75 |
|
Al2O3 % ≥ |
75 |
|
FeO2 % ≤ |
2.5 |
|
體積密度g/cm3 ≥ |
2.6 |
|
常溫耐壓強度MPa ≥ |
80 |
|
荷重軟化溫度℃ |
1520 |
|
耐火度℃ ≥ |
1790 |
|
顯氣孔率%≤ |
24 |
|
線變化率% |
-0.3 |
