耐火磚異形都有哪些特點
文章出處：正耐實業(yè)耐火磚廠家 /?發(fā)表時間：2019-06-19

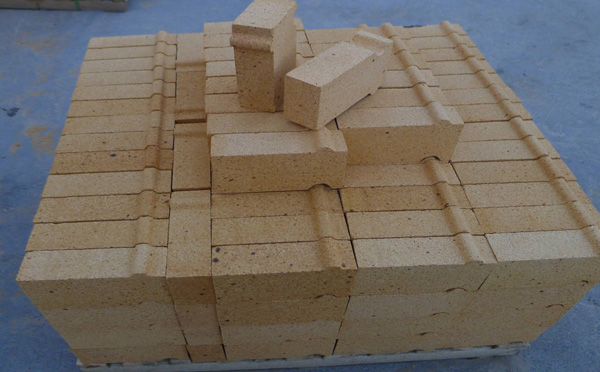

異型（耐火）磚是一類外形復(fù)雜的耐火磚，對于粘上質(zhì)、高鋁貢的異型耐火磚，其外形尺寸的比例〔最小尺寸與最大尺寸之比)在1:5范圍以內(nèi);厚度尺寸為4}一95mm;井具有不多丁2個凹角(包括圓弧狀凹角在內(nèi))，或具有一個5。，一75‘的銳角，或帶有不多于4個溝槽;其質(zhì)量為2一15kg的影上磚和2一18kg的高鋁質(zhì)耐火磚。對于硅質(zhì)異型耐火磚，其外形尺寸的比例(最小與最大尺寸之比)在】:5范圍之內(nèi);厚度尺寸為45 -- 95mm;具有不多}= 1個四角，或具有一個5D“一750的銳角，或帶有不多于2個溝槽;其質(zhì)量為2一I?kg。對于鎂質(zhì)或鎂鋁質(zhì)異型耐火磚來說，凡是沒有被列人普通型鎂質(zhì)或鎂鋁質(zhì)耐火磚的均被列為異型耐火磚。
斧型耐火磚 分為 大斧頭和小斧頭 是屬于豎楔形耐火磚 。 大斧頭尺寸： 230*114*65*55（mm） 小斧頭尺寸是：230*114*65*45（mm） 是斧型磚，刀口耐火磚的也是同樣的分為 大刀口和小刀口 。屬于是側(cè)楔形磚 大刀口尺寸是：230*114*65*55（mm） 小刀口尺寸是：230*114*65*45(mm)
1、耐火度。高鋁磚制品是硅酸鋁質(zhì)耐火材料制品中的高級品種，它的耐火度隨Al2O3，含量的增加而提高，一般不低于1750—1790℃。如Al2O3含量大于95％的剛玉磚，耐火度可高達1900-2000℃。
2、荷重軟化溫度。高鋁磚制品的荷重軟化溫度隨二氧化硅和堿金屬氧化物含量的增加而降低，但比粘土磚制品高，約為1420—1530℃。Al2O3。含量大于95％的剛玉磚，其荷重軟化溫度可達1600℃以上。
3、抗渣性。由于高鋁磚制品中三氧化二鋁呈中性而且含量高，所以此類材料制品對于酸堿性爐渣的侵蝕均有抵抗能力。
4、熱震穩(wěn)定性。高鋁磚制品中，在耐火磚溫度變化時，由于膨脹差異導(dǎo)致應(yīng)力集中。所以，高鋁磚制品比粘土磚制品的熱震穩(wěn)定性差，一般水冷次數(shù)只有3—5次。
5、重?zé)€變化。如果高鋁磚制品的燒成溫度足夠，燒成時間充足，則體積穩(wěn)定，重?zé)€變化??；反之，則產(chǎn)生如粘土磚制品的殘余收縮，原因也是發(fā)生再結(jié)晶所致。
